1、插件電阻的定義：

  插件電阻，也稱直插電阻，俗稱色環電阻器。在片式電阻器之前，插件電阻器是最常用的部件，但現在它們的使用量正在減少。當然，由于典型的片式電阻器的最大功率只能達到1W，因此片式電阻器還不可能完全取代插入式電阻器。

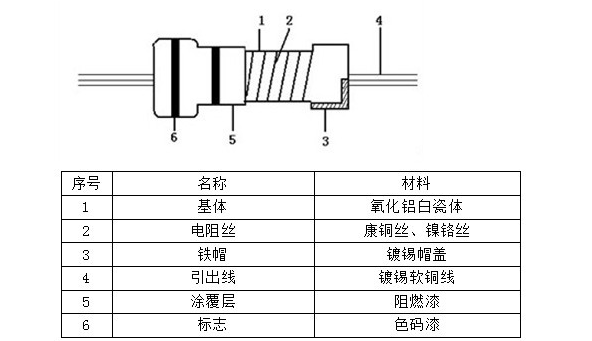

插件電阻結構圖：

2、插件電阻分類：

    常見的插件電阻器可分為碳膜電阻器、金屬膜電阻器、金氧化膜電阻器、水泥電阻器、熔斷器電阻器、繞線電阻器、大功率繞線電阻器和零歐電阻器

3、插件電阻的優點

（1） 插件電阻通常安裝在大功率電子設備的輸出端或放大器的輸入端，以確保電路的穩定性。

（2） 插件電阻使用銅線或鎢合金線纏繞導體，具有耐高溫、耐高壓的特性，可用于電力電子、電源和電機驅動等大功率應用。

（3） 插件電阻通過在電路中設置不同的電阻值來控制電流和電壓。

（4） 插件電阻焊料穩定，不易脫落。

         需要通孔，具有較大的焊接面積、穩定性和良好的穩定性。使用過程中無需擔心脫離，這可能會導致現場電路不穩定。
